系统介绍
地下车库空气质量(CO)监控系统是依据中华人民共和国国家标准GB/T50378-2019《绿色建筑评价标准》而研发的自动化智能控制系统。
空气质量控制系统主要包括: CO浓度探测器、温湿度探测器、智能控制器等。
该系统主要用于地下车库空气质量控制。为了避免风机持续工作造成能源浪费,同时保证地下车库能够及时进行空气流通,维持公共空间内空气质量,通过设置CO探测器实时监测一氧化碳浓度值,联动智能控制器自动控制排风机启停。
相关规范:
一、GB/T50378-2019 《绿色建筑评价标准》摘要:
5.1.9地下车库应设置与排风设备联动的一氧化碳浓度监测装置。
5.2.1控制室内主要空气污染物的浓度,评价总分值12分,并按下列规则部分并累计:
1.氨、 甲醛、苯、总挥发性有机物、氯等污染物浓度低于现行国家标准《室内空气质量标准》GB/T 18883规定限值的10%,得3分;低于20%,得6分;
2.室内PM2.5年均浓度不高于25μg/m3,且室内PM10年均浓度不高于50μg/m3,得6分。
二、GB/T50378-2014 《绿色建筑评价标准》摘要:
8.2.12主要功能房间种人员密度较高且随时间变化大的区域设置室内空气质量检测
系统,评价总分为8分,并按下列规则分别评分并累计:
1.对室内的二氧化碳浓度进行数据采集、分析、并与通风系统联动,得5分;
2.实现室内污染物浓度超标实时报警,并与通风系统联动,得3分;
8.2.13地下车库设置与排风设备联动的一氧化碳浓度监测装置,评价分值为5分。
工作原理
车库空气质量(CO)监控系统工作原理:
1) CO探测器采集车库一氧化碳浓度值,通过二总线传输到空气质量控制器,由控制器对数据进行分析处理。
2)当一氧化碳浓度超过设定动作值时,探测器发出光信号报警,同时探测器将报警信号传输给控制器;
3)控制器发出报警信号,显示报警部位,并通过输出有源或无源接点信号,启动排(烟)双速风机低速排风。
4)当检测空间CO浓度低于设定值时,探测器停止报警,并联动控制关闭排(烟)风机。
5)系统具有实时性、数字化、智能化、自动化连续控制的特点。
1) CO探测器采集车库- -氧化碳浓度值,通过二总线传输到空气质量控制器,由控制器对数据进行分析处理。
2)当一氧化碳浓度超过设定动作值时,探测器发出光信号报警,同时探测器将报警信号传输给控制器;
3)控制器发出报警信号,显示报警部位,并通过输出有源或无源接点信号,启动排(烟)双速风机低速排风。
4)当检测空间CO浓度低于设定值时,探测器停止报警,并联动控制关闭排(烟)风机。
相关产品
产品优势
电气示意图

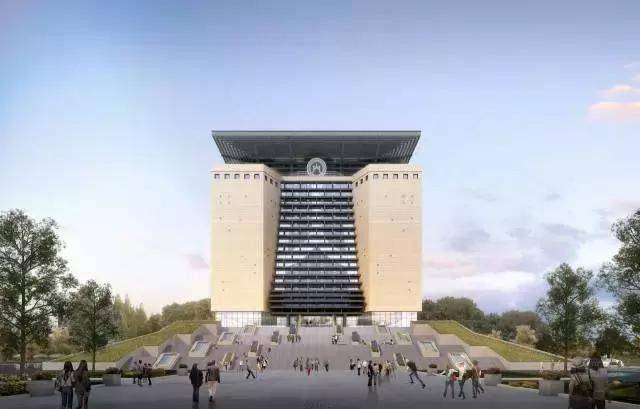

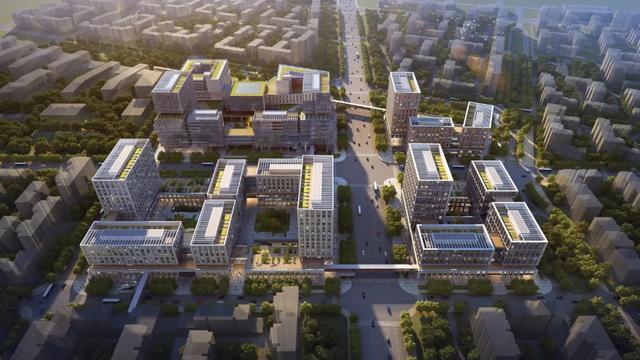

项目案例
